System wizualizacji mediów oraz pracy instalacji pomocniczych
Nowoczesne systemy wizualizacji mediów i pracy instalacji pomocniczych wspierają monitorowanie, analizę oraz optymalizację procesów produkcyjnych. Dzięki integracji zaawansowanych technologii sterowania możemy na bieżąco śledzić parametry pracy urządzeń, szybko reagować na awarie i analizować dane historyczne.
Wdrożony przez nas system objął 5 zakładów produkcyjnych w Polsce i za granicą. Celem projektu było stworzenie jednolitego, zdalnie dostępnego środowiska do zarządzania mediami oraz instalacjami pomocniczymi. Kluczowe wyzwania, takie jak unifikacja protokołów komunikacyjnych i integracja różnych systemów sterowania, rozwiązaliśmy dzięki zastosowaniu platformy AVEVA oraz bazy danych Microsoft SQL Server.
Cele
- dostarczanie danych o stanach pracy urządzeń oraz ich awariach,
- umożliwienie podglądu różnych zakładów z jednego miejsca,
- harmonogramowanie pracy poszczególnych urządzeń i instalacji.
Wyzwania
- unifikacja protokołów komunikacyjnych,
- integracja zróżnicowanych instalacji,
- gromadzenie i raportowanie dużej ilości danych.
Rozwiązania
- AVEVA System Platform, Historian, InTouch,
- sterowniki Siemens S7 oraz sterowniki wielu innych dostawców,
- Microsoft SQL Server Reporting Services,
- autorskie rozwiązania oparte na bazie danych Microsoft SQL Server.
Korzyści
- skrócenie czasu reakcji na awarie,
- precyzyjna i szybka lokalizacja źródła awarii,
- dostęp do raportów i logów pracy urządzeń,
- optymalizacja układów sterowania na podstawie zbieranych danych,
- optymalizacja zużycia energii dzięki harmonogramowaniu pracy instalacji,
- jednolity interfejs raportowania zużycia mediów,
- powiadomienia SMS o krytycznych awariach,
- powiadomienia e-mail o istotnych nieprawidłowościach.
Przygotowania
Przed modernizacją każda instalacja była sterowana lokalnie, bez możliwości zdalnego monitorowania i zarządzania. Projekt rozpoczęliśmy równolegle z budową jednego z zakładów, co umożliwiło stopniową integrację instalacji w ramach nowego systemu.
Kluczowym założeniem było wpięcie sterowników PLC oraz urządzeń z różnymi interfejsami komunikacyjnymi do sieci Ethernet, a następnie uruchomienie wizualizacji i zdalnego sterowania instalacjami.
Realizacja
Pierwszy etap prac przeprowadziliśmy w zakładzie będącym w trakcie budowy. To tam zlokalizowaliśmy serwery obsługujące cały system. Dostęp do wizualizacji realizowany jest przez usługę RDS. W kolejnych etapach sukcesywnie integrowaliśmy pozostałe zakłady.
System wdrożyliśmy na platformie AVEVA System Platform. Składa się on z:
- kilku serwerów Application Server,
- Historian Server do gromadzenia danych,
- serwera stacji klienckich RDS,
- serwera raportowego.
Poza dostępem RDS dla uprawnionych użytkowników wizualizacje są dostępne również w sterowniach oraz na portierniach poszczególnych zakładów.
Zakres wizualizacji
System wizualizacji obejmuje następujące instalacje i obszary:
- centrale wentylacyjne,
- system oświetlenia awaryjnego,
- agregaty grzewcze,
- system oświetlenia podstawowego,
- wentylację awaryjną,
- system oświetlenia zewnętrznego,
- liczniki ciepła i gazu,
- sprężarkownie,
- liczniki energii elektrycznej,
- przepompownie wód opadowych,
- monitoring pracy UPS,
- przepompownie ścieków,
- system detekcji oparów.

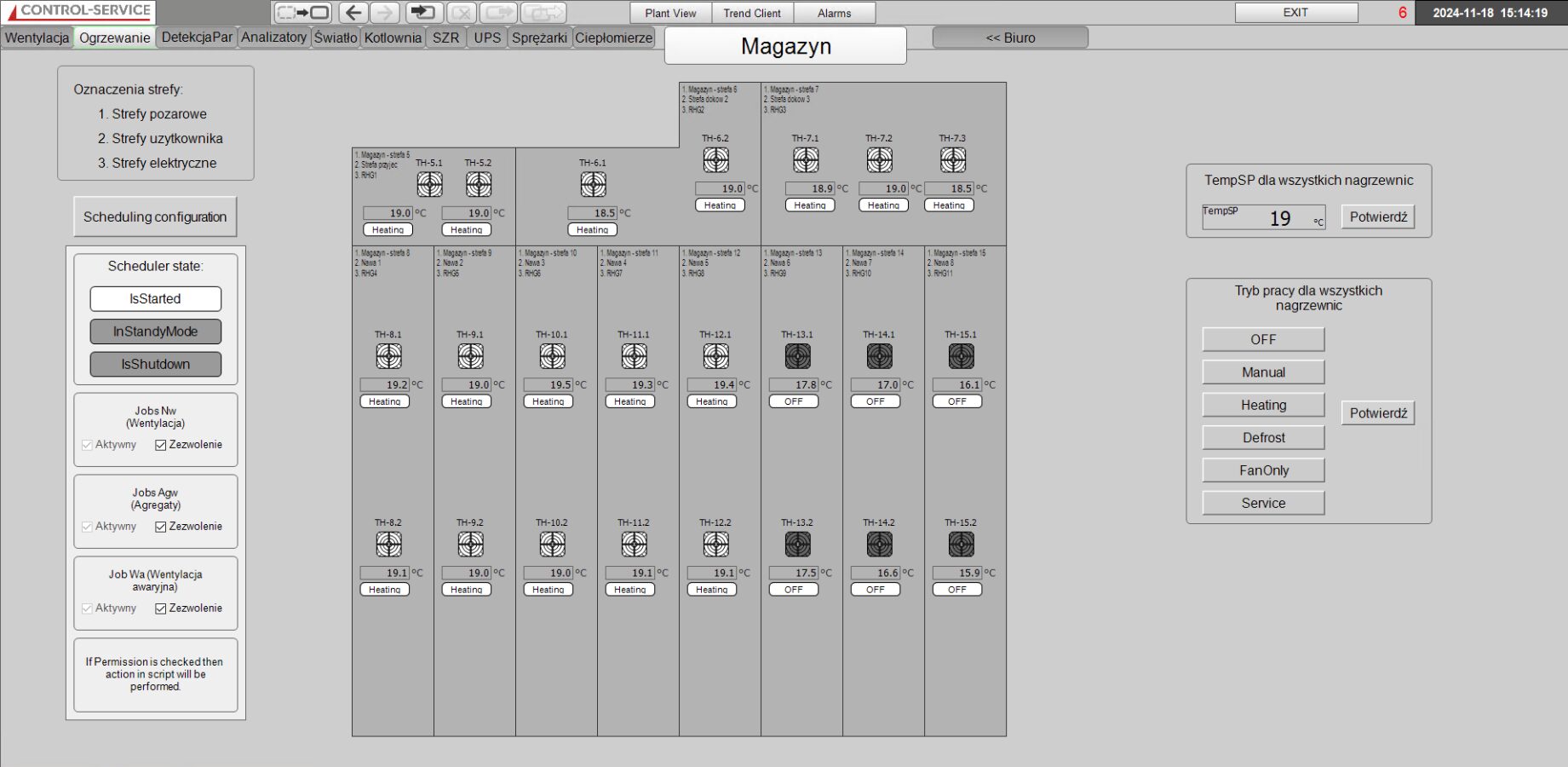

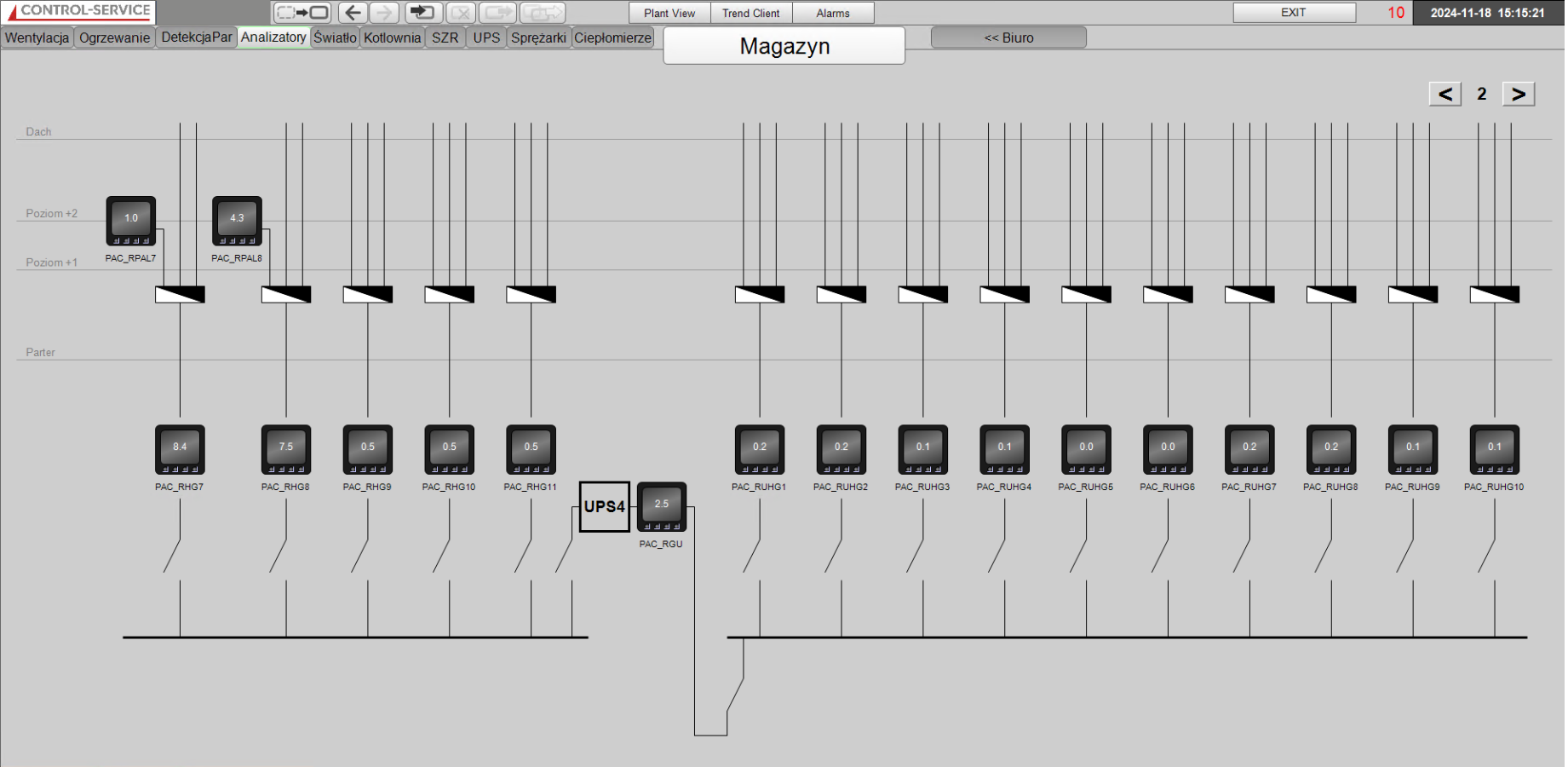

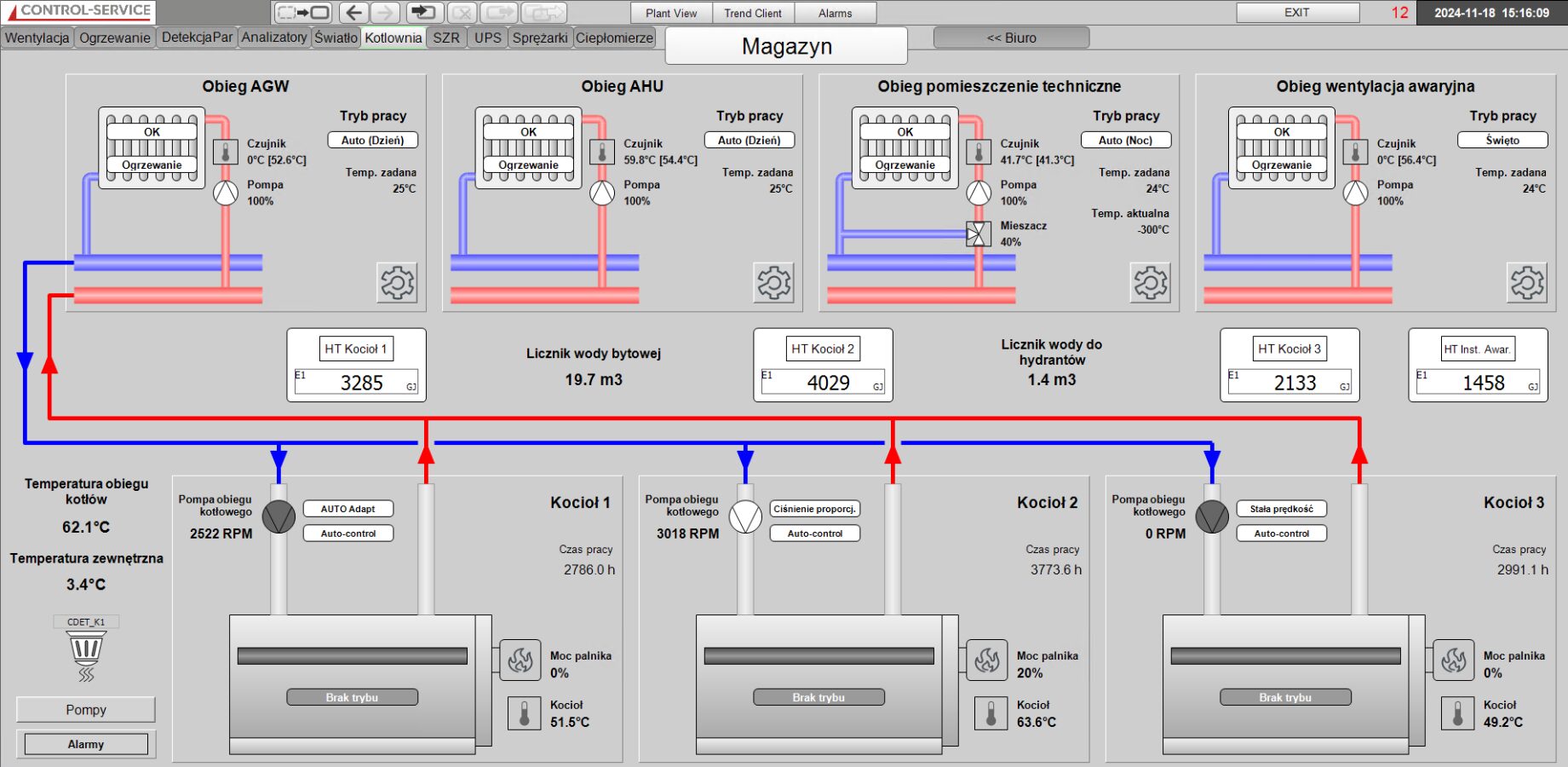

Wizualizacja mediów oraz systemów pomocniczych
Podsumowanie
Wdrożony system umożliwił pełną kontrolę nad pracą instalacji pomocniczych oraz zużyciem mediów z poziomu jednej aplikacji wizualizacyjnej. Znacząco skróciliśmy czas reakcji na awarie, a raportowanie zużycia mediów stało się bardziej efektywne i spójne dla wszystkich zakładów.
System dostarcza również wartościowe dane dla wewnętrznego działu analiz, wspierając optymalizację procesów produkcyjnych, zużycia energii oraz kosztów operacyjnych.
